止回閥的相關使用說明

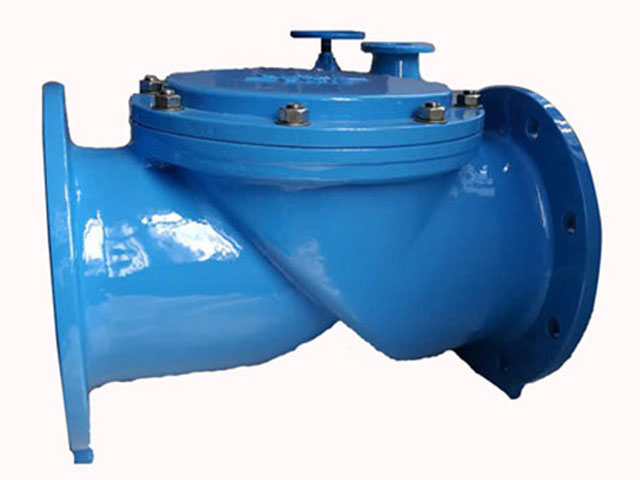

　　低壓差開啟止回閥可以在低壓差環境下開啟閥門，考慮到閥門在高背壓系統中的安全性，開關位置指示器結構可以指示止回閥的開啟和關閉狀態，并采用非插入式結構，提高了閥門的安全性和可靠性開關位置指示器結構及其本身。

　　低壓差開啟止回閥包括閥體、閥座、閥瓣、搖臂、搖臂軸、指示桿、永磁體、閥蓋、傳感器、閥瓣和閥座的密封面和垂直角度，這樣的設計可以在低壓差環境下實現閥門的開啟，并考慮密封性能檢查止回閥。

　　閥瓣采用半球形結構，增加了介質與閥瓣的接觸面積，便于閥門的開啟，當閥門關閉時，半球形結構的閥瓣能更好更穩定地承受另一側的壓力，這樣閥瓣的厚度可以減輕閥瓣的重量，也有利于閥門的開啟。

　　當介質帶動圓盤帶動搖臂沿?fù)u臂軸轉動時，搖臂抵抗并帶動指示桿直線上下移動，指示桿穿過閥蓋，指示桿上端設有永磁體。
